Das Twisted – Pair – Kabel auch TP-Kabel
Das TP-Kabel besteht aus 4 verdrillten Aderpaaren, keiner -, einer - oder mehreren Abschirmungen und natürlich dem Kabelmantel
|
|
|
|
|
|
Von den unten dargestellten Kabeltypen wird in neuen Installationen nur noch das S/FTP Kabel verwendet
Übersicht der Schirmungsarten |
|||||||
---|---|---|---|---|---|---|---|
Twisted-Pair-Kabel (TP) |
U/UTP |
S/UTP |
U/FTP |
S/FTP |
F/FTP |
SF/FTP |
|
Gesamtschirm |
Drahtgeflecht (S) |
X |
X |
X |
|||
Folie (F) |
X |
X |
|||||
Adernpaarschirm |
Drahtgeflecht (S) |
||||||
Folie (F) |
X |
X |
X |
X |
Einteilung der TP-Kabel in die einzelnen Kategorien
EIA/TIA 568 |
ISO/IEC 11801 |
EN 50173 |
Bandbreite |
Anwendung |
---|---|---|---|---|
Cat. 1 |
- |
- |
0,4 kHz |
Telefon- und Modemleitungen |
- |
- |
Class A |
100 kHz |
Telefon- und Modemleitungen |
Cat. 2 |
- |
Class B |
4 MHz |
Terminal-Systeme, ISDN |
Cat. 3 |
- |
Class C |
12,5 - 16 MHz |
10Base-T, 100Base-T4, ISDN, analoges Telefon |
Cat. 4 |
- |
- |
20 MHz |
Token Ring (16 MBit) |
Cat. 5 |
Cat. 5 |
Class D |
100 MHz |
100Base-TX, SONET, SOH |
Cat. 5e |
Cat. 5e |
Class D |
100 MHz |
1000Base-T |
Cat. 6 |
Cat. 6 |
Class E |
250 MHz |
1000Base-T, 155-MBit-ATM, 622-MBit-ATM |
Cat. 6A |
Cat. 6A |
Class EA |
500 MHz |
10GBase-T (bis 55 Meter) |
- |
Cat. 7 |
Class F |
600 MHz |
10GBase-T (bis 100 Meter) |
- |
Cat. 7A |
Class FA |
1.000 MHz |
10GBase-T |
- |
Cat. 8 |
Class G |
1.600 - 2.000 MHz |
40GBase-T und 100GBase-T |
In gewachsenen Infrastrukturen können ab der Cat. 3 alle höheren Kategorien auftauchen. Das hat starke Auswirkungen auf den Betrieb des Netzwerkes.
Zu den Kategorien kommt im Bereich der Cat 3 – Cat 5 Verkabelung noch die oft angewendete Shared Media Verkabelung zum Tragen. Da für die Datenübertragung bis 100BASE-TX lediglich 2 der 4 Aderpaare benutzt wurden hat man die leer mitlaufenden beiden Aderpaare für eine weitere unabhängige Verbindung genutzt. Daneben wurden auch 2 paarige Kabel verwendet. Grund dafür waren die zur damaligen Zeit enormen Materialkosten
Belegung nach EIA/T-T568A |
|
Belegung nach EIA/T-T568B |
|
SIGNAL |
|||
Pin |
Farbe |
Pin |
Farbe |
10BaseT/100BaseTX |
100BaseT4/1000BaseT |
||
1 |
weiß-grün |
1 |
weiß-orange |
TX+ |
D1+ |
||
2 |
grün |
2 |
orange |
TX- |
D1- |
||
3 |
weiß-orange |
3 |
weiß-grün |
RX+ |
D2+ |
||
4 |
blau |
4 |
blau |
|
D3+ |
||
5 |
weiß-blau |
5 |
weiß-blau |
|
D3- |
||
6 |
orange |
6 |
grün |
RX- |
D2- |
||
7 |
weiß-braun |
7 |
weiß-braun |
|
D4+ |
||
8 |
braun |
8 |
braun |
|
D4- |
|
Lediglich der Verwendete Verbinder wurde beibehalten. Hierbei handelt es sich um die RJ-45 Stecker und Buchsen
Ab der Cat. 7 gibt es wegen der hohen Betriebsfrequenzen neue Steckernormen. Wobei die Norm GG45 (entwickelt von Nexans) mechanisch dem RJ-45 Stecker gleich ist.
Die Norm TERA (Siemens) weicht hingegen stark davon ab und ist nicht abwärtskompatibel.
Die Norm GG45 wird für Grundanwendungen vorgeschlagen und die Norm TERA für Multimedia-
anwendungen

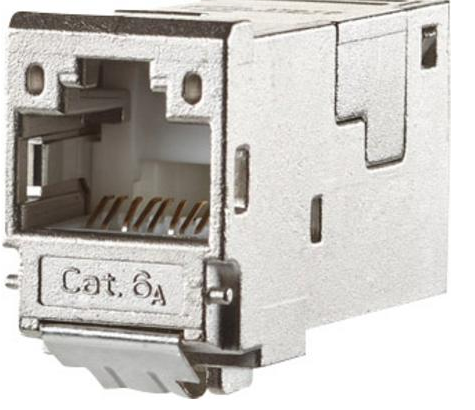

RJ 45
|
|
GG 45
|
|
TERA
|
Bei der Verkabelung mit Twisted-Pair Kabel kommen in den Netzwerkverteilern Patchfelder zum Einsatz. Diese Patchfelder sind verschiedenen Portdichten erhältlich. Als Standard hat sich das 24 Port Patchfeld etabliert. Bei diesem Typ ist eine halbwegs vernünftige Handhabung der Anschlüsse sicher gestellt, da genügend Platz zwischen den Anschlüssen ist.
Zu diesen Patchfeldern wird die Verbinung zwichen dem Switch, Router oder anderem Netzwerkgerät über ein Patchkabel hergestellt.
Am gegenüberliegenden Ende des TP-Kabels werden die Adern herkömmlicher weise auf eine Anschlussdose aufgelegt. Diese gibt es mit 1 oder mehr Anschlussbuchsen. Die meistverwendete Dose ist die Doppeldose.
Von hier aus geht es dann mit wieder mit einem Patchkabel zum PC oder sonstigen Arbeitsplatzgerät wie Telefon oder Drucker.
Ganz wichtig bei der Verkabelung ist die Einhaltung der Güten-Kategorie. Also bitte kein CAT 5 Patchkabel mit einer CAT 6 plus Installation mischen. Das mag zwar im ersten Moment funktionieren aber bei höheren Netzlasten machen sich die Dämpfungsunterschiede bemerkbar und es kommt zu zum teil eigenwilligen Fehlerbildern.
Für die Installationen im TP-Unfeld gilt die Faustformel 5m + 90m + 5m
|
und somit eine maximale Ausdehnung einer Verbindung von 100 m.
Zum Teil wird diese Formel durch die Dämpfungsmessungen abgelöst wodurch auch durchaus größerer Entfernungen überbrückt werden können (120m), aber im wesentlich kann man sich an dieser Faustformel orientieren. Für einen sicheren Betrieb der Verbindungen ist man so gut aufgestellt.
RJ 45 Patchfel CAT 6 24 Port
|
|
|

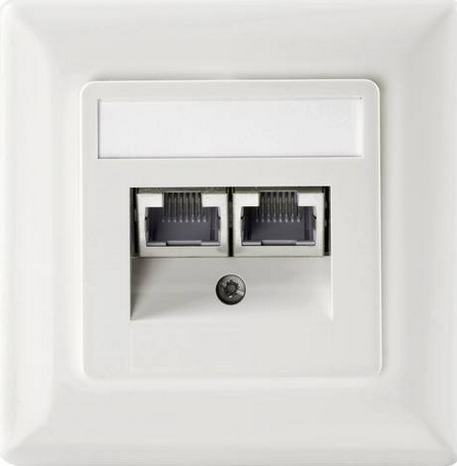

RJ 45 Doppeldose CAT 6
|
|
|
|
Auch hier wird zum Auflegen der Adern, wie beim oben abgebildeten Patchfeld ,das LSA-Plus Auflegewerkzeug benutzt
